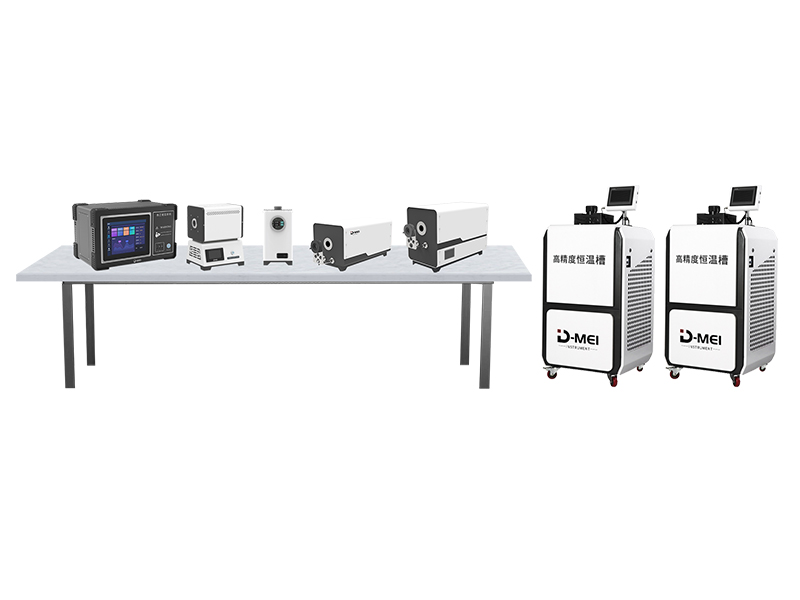

DY-01热电偶/热电阻自动检定系统


◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品

【产品简介】

        DY-01热电偶/热电阻自动检定系统,是以计算机为核心,配以进口高精度六位半数字万用表,以及低电势扫描开关,主控箱等构成的测控系统。操作者可在中文Windows XP/ WIN7操作系统下方便地用鼠标进行全过程的操作。微机系统实时显示检定炉(或油槽、低温槽等)的控温曲线、温度数值、以及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理,并能打印各种记录表格、检定证书,还可保留原始记录以备将来查阅。系统完全实现了热电偶和热电阻检定过程的全部自动化,即:自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低,并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序,为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。

【技术指标】

    1. 扫描开关寄生电势:≤0.2μV;

    2. 准确度:电势测量不确定度  ≤0.01%;

    3. 电阻测量不确定度  ≤0.01%;

    4. 热电偶检定不确定度  ≤1.2℃;热电阻检定不确定度  ≤0.05℃;

    5. 电势测量误差:≤±0.005%;电阻测量误差:≤±0.01%;

    6. 分辨力:电势:0.01μV ;电阻:0.01mΩ;

    7. 控温准确度:检定热电偶时温度偏离检定点不超过±5℃;

    8. 恒温稳定度:热电偶检定过程恒温后,炉温变化率≤0.2℃/min;热电阻检定过程恒温后,恒温槽的温度变化≤0.04℃/10min 。

    9. 检定温度点:(-80~1200)℃范围内任意温度点;

   10. 检定时长:正常条件下平均每个检定点约20分钟 。

   11. 检定对象:K、E、J、N、B、S、R、T多种型号的工作用热电偶,Pt100、Pt10、Cu50、Cu100等各种型号热电阻进行二线、三线和四线制自动检定;数字温度指示调节仪、工业过程测量记录仪等。



方案论述:

该设备系统采用集成式控制由智能温度控制器实施对恒温装置(检定炉、恒温槽)的温度控制,将测温偶(阻)测得的检定炉(油、水槽)电信号,由高精度7 1/2位数字多用表转换为数字量通过串行口通信端口传送到计算机。计算机根据内部系统的相关规程计算程序对恒温装置的温场进行监控,保证被控对象(检定炉或油槽)按要求升温或控温。在达到规定的要求后,对被检偶(阻)信号通过智能多通道扫描器切换进行数据采集,得出检定结果同时相应数据进入数据库用于查询和统计。在检定过程中,计算机应实时显示各种参数。完成检定后,通过打印机可打印出各种报表。




主要配置

       DY-01智能化温度仪表检定系统主要有主控箱、进口6 1/2位数字多用表、微机系统、检定炉、水槽、油槽、热工计量管理系统软件、测量导线和通讯导线等部分组成。



       1.主控机箱:主控机箱由低电势扫描器/控制器、控温仪等子系统共同构成。采用日本进口的低电势镀银扫描开关,寄生电势小并且稳定;采用德国进口可控硅,并采用移相触发方式,控温稳定、抗干扰性强;数据线与仪器的连接采用瑞士进口的连接器件,连接器接触面镀金,接触电势小,连接可靠,比传统的接线柱方式接线快捷,方便;采用定做的双屏蔽电缆,数据传输稳定可靠,抗干扰性强。

       2.数字表:数字表是本系统的标准电测仪器,采用美国进口6位半数字多用表,型号KEITHLEY2000 。精度高,可靠稳定。

       3.检定炉:温度范围:300℃~1200℃;温场均匀长度:≥40mm(或60mm);温场差值:≤0.8℃;温场指标:温场偏离几何不超过10mm; 温场梯度:温场±20mm内温度梯度不超过0.4℃/cm;

       4.油槽:温度范围:室温+20℃~300℃;水平温场差:≤±0.01℃;垂直温场差:≤±0.02℃;

       5.水槽:温度范围:室温+10℃~95℃;水平温场≤0.01℃;垂直温场≤0.01℃;

执行标准

       该系统的检定程序严格按国家相关检定规程编写并执行ITS-90国际温标,满足相关标准及规程有:

       JJG 141-2000《工作用贵金属热电偶》;JJG 351-1996《工作用廉金属热电偶》;JJG 229-1998《工业铂、铜热电阻》;

       JJG 130-2004《工作用玻璃液体温度计》;JJG 978-2003《石油用高玻璃水银温度计》;

       JJG 310-2002《压力式温度计》;JJG 226-2001《双金属温度计》;

       JJF1098-2003《热电偶、热电阻自动测量系统校准规范》。

设备使用条件

       1.环境温度:20℃±3℃;

       2.相对湿度:≤75% RH;

       3.使用电源:AC220V±10% 50±1HZ;

       4.要求接地电阻 ≤4Ω;

       5.周围不应有高浓度粉尘及腐蚀性气体存在;不能在易燃易爆的气氛中使用和贮存,应有一定的通风条件。

规程规范

      JJF1637-2017 廉金属热电偶校准规范

      JJF1098-2003热电偶、热电阻自动测量系统校准规范

      JJG 141-2013 工作用贵金属热电偶检定规程

      JJG 130-2011 工作用玻璃液体温度计检定规程

      JJF1184-2007 热电偶检定炉温度场测试技术规范

      JJG111-2019 玻璃体温计检定规程

      JJF1262-2010 铠装热电偶校准规范

      JJG229-2010工业铂、铜热电阻检定规程

      JJF1909-2021压力式温度计校准规范

      JJG368-2000 工业用铜-铜镍热电偶检定规程

      JJG668-1997 工业用铂铑10-铂、铂铑13-铂短型热电偶检定规程

      JJF1183-2007温度变送器校准规范

      JJF1030-2010恒温槽技术性能测试规范

      JJG75-1995标准铂铭10-铂热电偶检定规程

      JJG161-2010标准水银温度计检定规程

售后服务

       自移交之日起,壹年内免费保修,实行不定期巡检,终身服务。
